Gerberverbinder Typ W 90 GERW90-B
Gerberverbinder Typ W 90 GERW90-B

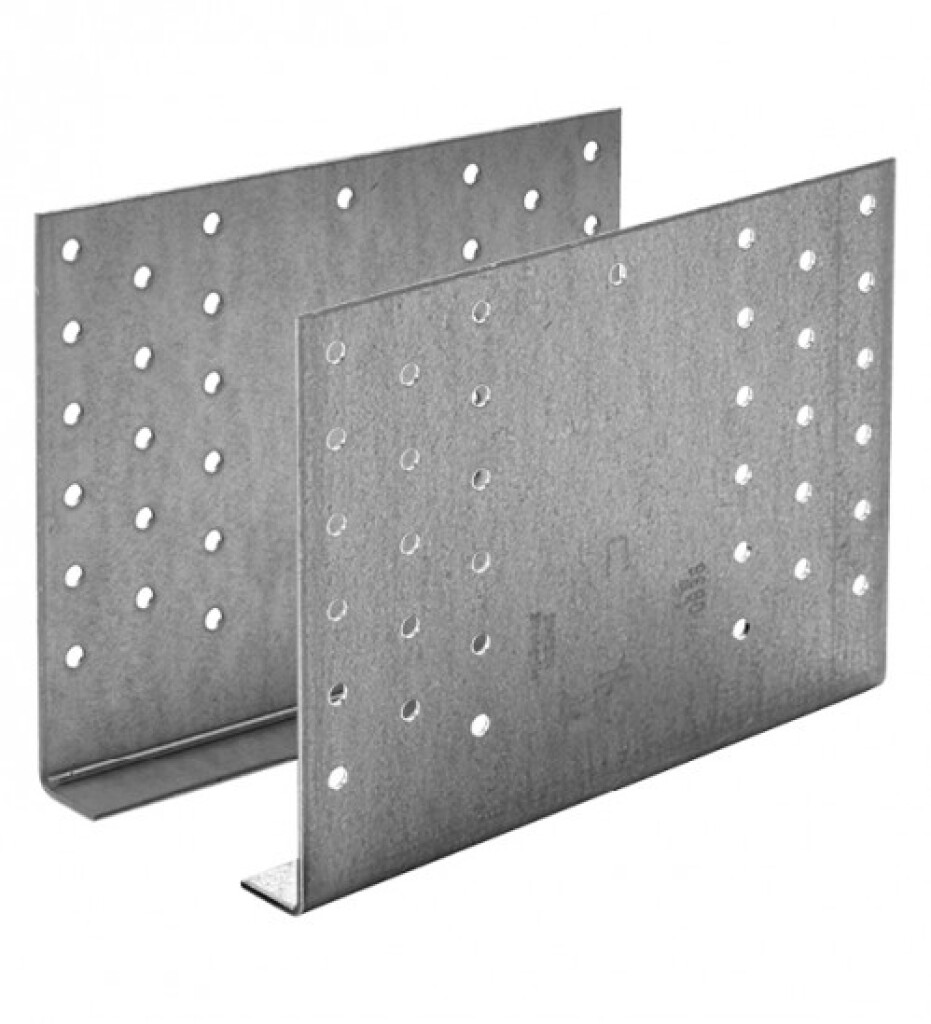

Die GERW Gerberverbinder eignen sich für die Gelenkausbildung von stumpf gestoßenen Durchlaufträgern.
Neben Querkräften in vertikaler und horizontaler Richtung können sie Kräfte in Stabrichtung aufnehmen und eignen sich daher zur Weiterleitung von Verbandskräften. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden.
Bei auftretenden Zugkräften (FN,d) ist stets die Teilausnagelung zu wählen.
Die Typbezeichnung entspricht der Höhe des Verbinders. Für eine gegebene Pfettenhöhe wird ein Satz Verbinder verwendet, der 20 mm kleiner ist als die Pfettenhöhe. Für die Pfettenhöhen 100 und 125 mm wird jedoch der Typ GERW 90 eingesetzt.

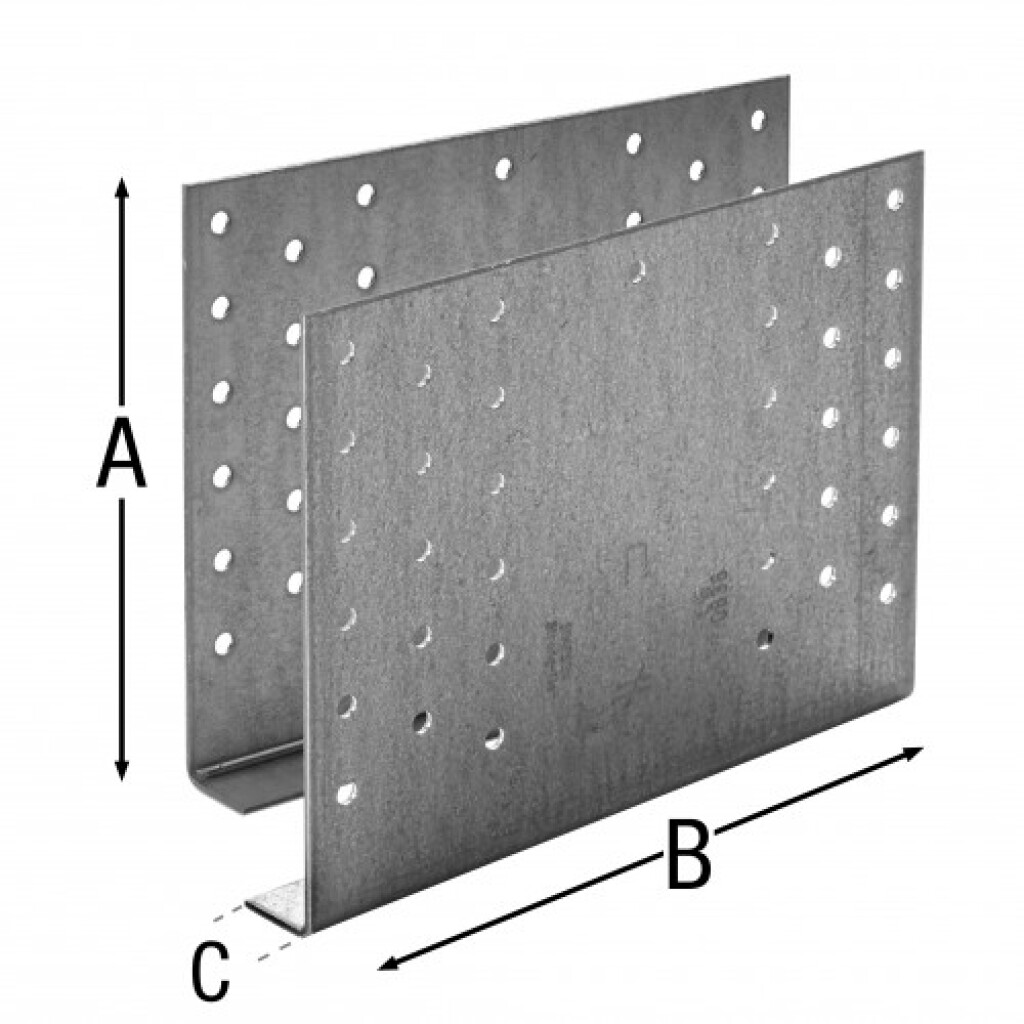

Technische Daten
| Breite (b) (mm): | 140 |
|---|---|
| EAN Nr.: | 5701953407308 |
| Hersteller-Artikelnr.: | GERW90-B |
| Höhe (a) (mm): | 90 |
| Material: | Stahl |
| Oberfläche: | feuerverzinkt |
| Stärke (T) (mm): | 2 |
| Tiefe (C) (mm): | 20 |
| Typ: | W |
Weitere Informationen
TBD
Artikelbezeichnung
Art.-Nr.
Verfügbarkeit
500536
verfügbar
10,87 €
/ 1 Satz
Inhalt:
1 Satz
